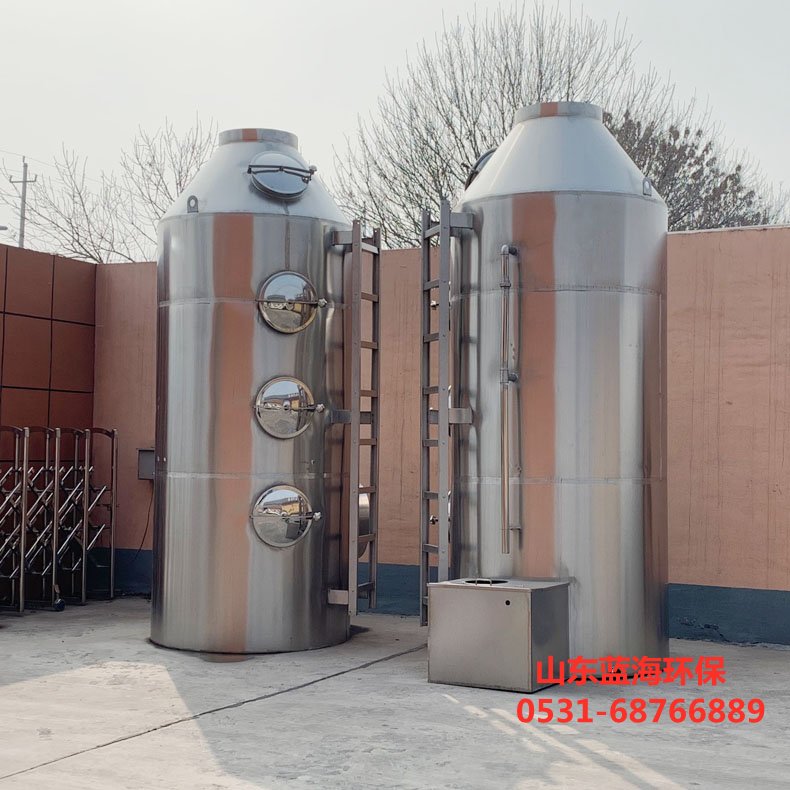

常規不銹鋼噴淋塔結構說明



常規不銹鋼噴淋塔的結構概括為:一層除霧、二層噴淋、三層填料、四個窗口、五個球閥。

除霧層:一般用格柵板隔開，上面放置填料，填料高度可達500mm。不銹鋼噴淋塔可配置板式除霧器。

噴淋層:噴淋層由噴淋管和噴嘴組成，噴淋管和噴嘴的密度根據不銹鋼噴淋塔的直徑而不同。采用圓形噴嘴，噴霧均勻，流量***，不易堵塞。

填料層:填料層在除霧層和噴淋層的上方，填料放置的地方。主要填充物是多面體空心球和萊西環。不銹鋼噴淋塔中的填料層用作氣液相間接觸元件的傳質設備。塔的底部安裝有填料支撐板，填料雜亂地放置在支撐板上。填料上方安裝有填料壓板，以防止上升氣流吹動填料。不銹鋼噴淋塔的噴淋液通過液體分配器從塔***噴到填料上，并沿填料表面向下流動。

窗口:也叫檢查口。通常塑鋼窗有φ500mm和φ400mm兩種規格。窗口的主要功能是觀察不銹鋼噴淋塔的運行情況，更換填料和維修噴嘴。

截止閥:主要控制水的開關。

此外，水箱也是不銹鋼噴淋塔重要組成部分，水箱可以有多種設計，可以與不銹鋼噴淋塔體連接，也可以不連接。

不銹鋼噴淋塔是一種廢氣處理設備，可用于工業廢氣處理。通常酸霧廢氣較多，故又稱酸霧廢氣塔。但我們的不銹鋼噴淋塔不僅可以處理酸霧廢氣，還可以處理其他廢氣，如氨(NH3)硫化氫廢氣、VOCs廢氣、生活垃圾發酵廢氣、垃圾燃燒廢氣。

酸霧廢氣通過風道引入凈化塔，經過填料層后，廢氣與氫氧化鈉吸收液發生接觸吸收和中和反應。酸霧廢氣凈化后，經除霧板脫水除霧后，由風機排入空氣。吸收液由塔底水泵加壓后在塔***向下噴淋，再流回塔底回用。凈化后的酸霧廢氣符合排放標準的排放要求，低于***家排放標準。
